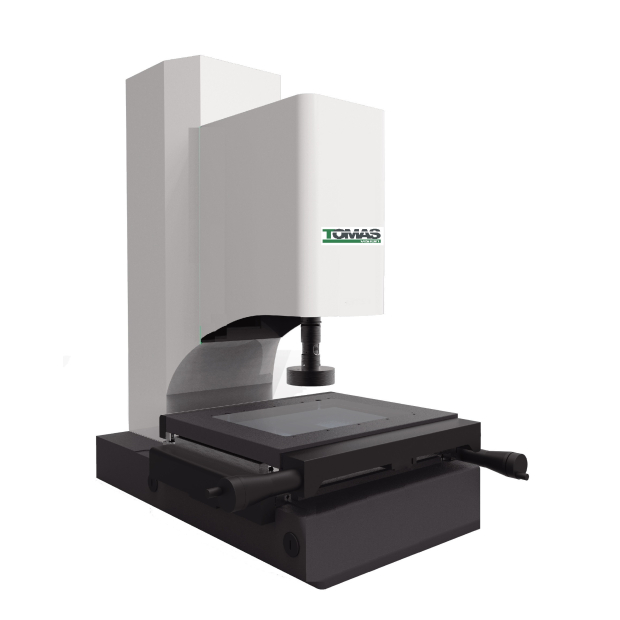

TOMAS 半自動 2.5D (專案款) 影像量測儀
經濟高效的專案客製檢測方案 ＼ 自動化輔助開創超高性價比
Patented Lens 專利電子卡位段式鏡頭
DXF Import 可導入文件進行快速檢測
Class 00 00級花崗岩平台與機構基座
專案款核心配備與半自動規格
光學與視覺系統
- 光學系統配置 : 搭載獨家 專利電子段式鏡頭
- 鏡頭智能辨識 : 具備電子卡位鏡頭，軟體可自動辨識倍率，無須人工手動輸入校正
- 光學放大倍率 : 提供 28x ~ 184x 寬廣清晰的觀測倍率
- 智慧光源控制 : 輪廓 / 表面光源，全面採用高壽命 LED 光源並支援 256級亮度精密控制
結構基座與精密量測
- 規格行程範疇 : 300x200x200mm ~ 500x400x200mm 彈性配置
- 精密光學尺 : 搭載高解析度 0.5um 讀值光學尺
- X/Y 軸精度標準 : 達到精密加工檢測水準 3.0+L/200um
- 高剛性機構基座 : 移動平台與機構基座全面採用 00級天然花崗岩，確保微米級抗震物理穩定性
輔助自動化與輸出串接
- 三大輔助自動化 : 支援先進的 自動對焦、自動光源、自動尋邊 檢測功能
- 快速比對檢測 : 軟體可直接導入 DXF 文件進行圖紙元素快速對齊與檢測
- 數據輸出格式 : 量測報告完整支援 Word、Excel、AutoCAD 格式輸出
- 硬體通訊介面 : 整機硬體系統採用高速 USB 3.0 介面與電腦進行極速數據銜接
專案款半自動設備採購問答
Q1 這台機型稱為「半自動」，那它與全自動 2.5D 在操作與品檢效率上有何本質差別？
半自動專案款的 X/Y 軸移動通常需由人工推動平台，但在工件到位後，系統具備強大的「自動對焦、自動光源調整、以及自動尋邊」功能。這意味著您無須耗費眼力進行十字線人工對齊，且配合「電子卡位鏡頭」軟體會自動辨識放大倍率，既保留了人工作業的彈性，又大幅消除了人工量測的視差與誤差，是中小企業或實驗室高性價比的量測利器。
Q2 軟體「可導入 DXF 文件快速檢測」在實際品檢中能帶來什麼好處？
在檢測精密加工件、沖壓件或電子元器件時，您可以直接將研發單位的 AutoCAD CAD 圖紙（DXF 格式）導入 TOMAS 量測軟體中。軟體會直接與現場量測到的工件影像進行重疊比對與快速尋邊，這讓操作人員能以最直觀的視覺化方式抓出尺寸公差偏差，大幅縮短打樣檢測與製程檢驗的核對時間。
Q3 專案款在數據輸出上有支援自動產出品管報告嗎？
有的！雖然定位為高性價比專案款，但量測軟體功能毫不妥協。在完成點、線、圓、弧、距離及公差量測後，數據可一鍵匯出為標準的 Word 或 Excel 報告，也能將量測後的幾何幾何圖形直接逆向輸出成 AutoCAD 檔案，完美契合各大精密加工廠、電子廠的 ISO品管紀錄需求。
