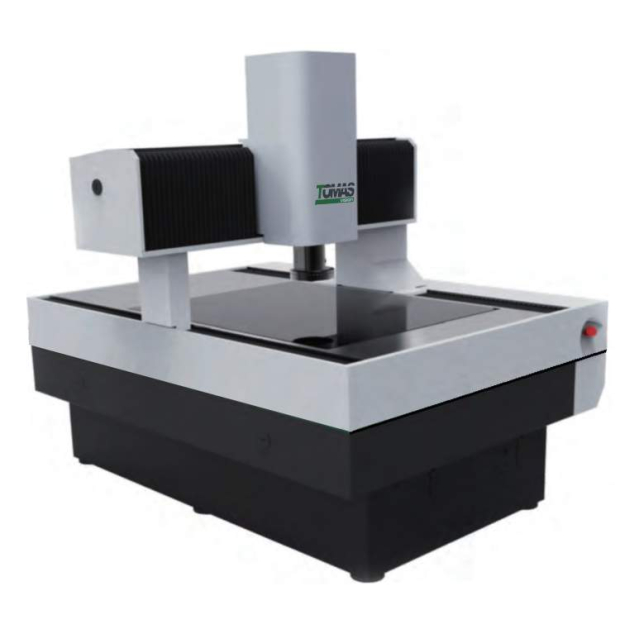

TOMAS 全自動 2.5D (大行程) 影像量測儀
大型精密物件二次元精密量測系統 ＼ 滿足極致寬廣的檢測視野
1800 x 2000 mm
極致大規格量測行程
2.5 + L/200um
X/Y 軸高精密量測精度
0.1 um
英國 Renishaw 頂級光學尺
大型設備配置與全自動規格
大行程與精密機構
- 大規格行程 : 600x800x250mm ~ 1800x2000x250mm 寬廣範疇
- 重型結構設計 : 機構與移動平台採穩定花崗岩設計，更提高機器精度與結構承載抗震性
- 光壆尺讀值 : 精準配備英國大廠 Renishaw 0.1um 高精密光學尺
- X/Y 軸超高精度 : 即使在大行程範疇下，依然達到 2.5+L/200um 超高精度標準
工業級視覺光學系統
- 高解析相機 : HIK500萬 RGB 高解析乙太網路工業攝影機
- 解析度優勢 : 業界首創軟體支援 2448x2048 超高解析度影像抓取
- 全自動變倍 : 搭載自動變倍鏡頭 : 20x~252X，具備 12:1 優異變倍比
- 智慧光源控制 : 表面 / 輪廓 / 同軸光源，皆為全自動控制高亮度 LED 系統
智慧數據分析與選購
- 多幾何元量測 : 完美支援點、線、圓、弧、距離、高度之自動量測與公差設定
- 品管統計分析 : 系統內建多種輸出方式 ／ 客制化報表 ／ SPC 統計分析系統
- 多功能擴充選購 : 可因應日後複雜製程，彈性選購加裝探針 ／ 雷射 ／ 光譜共焦雷射系統
大型量測設備採購問答
Q1 對於 1800x2000mm 這種超大行程，如何確保量測大尺寸薄膜或大電路板時不會產生結構形變與誤差？
大尺寸工件自身的剛性與重量往往會影響精密量測的穩定度。力訓科技的大行程機台在機構與移動平台上全面採用一體化重型天然花崗岩基座，具備極強的物理剛性與抗震度，再搭配英國 Renishaw 0.1um 頂級光學尺與 2.5+L/200um 的幾何補償演算法，能確保大型物件在全自動移動量測中維持最高精度。
Q2 這款大型全自動二次元影像量測儀，廠房安裝有什麼特殊環境要求嗎？搬運與校準如何處理？
由於大行程設備體積與重量較大，安裝場地需注意樓地板承重以及搬運通道寬度。作為專業量測儀器台灣廠商，力訓科技會安排專業工程團隊進行事前場勘，從起重吊裝、無塵室對接安裝到現場的雷射干涉儀動態精度校準，提供一站式完整服務，各大科技廠及電子廠皆可安心採購。
Q3 TOMAS 軟體支援的客製化報表與 SPC 系統，可以對接我們廠內的 MES 系統嗎？
可以的！TOMAS 全自動系統具備多種開放式的數據輸出方式（如 CSV, Excel, TXT 等），能將點、線、圓等高度與距離公差結果，即時串接至品管單位的 SPC 統計分析軟體。力訓科技的軟體團隊更可針對科技廠自動化產線提供客製化的 MES 資料庫串接解決方案。
