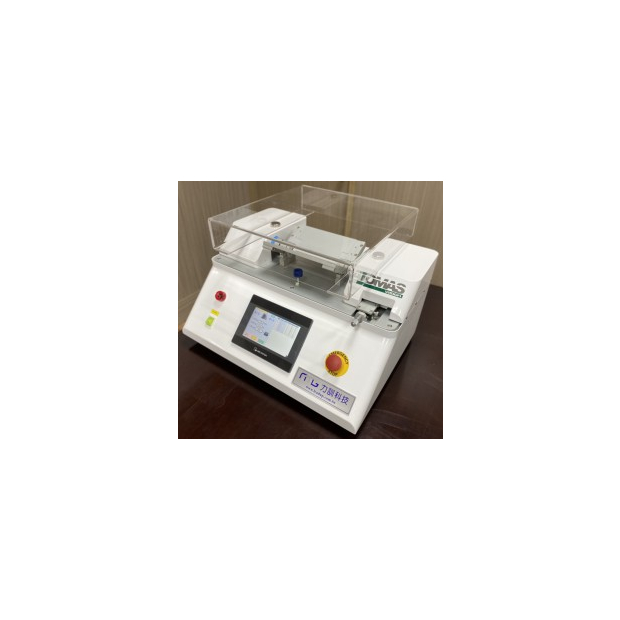

FBM100 軟板彎折測試機
高頻率耐折疲勞壽命試驗 ＼ 數位式多功能參數設定 ＼ 專注高科技 FPC 權威材料測試
0～135° Digital 左右數位式任意角度設定可調
Auto-Stop 計數到達/試件斷線自動停機
9 R-Radius R0.1～R2.0 微米級折彎曲率半徑
FBM100 精密耐折試驗軟硬體規格
彎折動態與速度控制
- 試件配置 : 採極速高效設計，每回進行 一組 / 一回 之標準嚴謹測試。
- 彎折角度範疇 : 支援 左右各 0～135 度 數位式設定，任意角度皆可精密調節。
- 彎折速度調節 : 具備兩段式大範圍彈性速率控制： • 基礎調速範圍 : 左右 0～60 C.P.M. 可調 • 高頻調速範圍 : 左右 0～120 C.P.M. 智慧可調
折彎R角與智慧計數防護
- 折彎 r 角半徑 : 標配提供高達 9 款微米級曲率夾具半徑，完整對接國際標準： • 精細曲率 : R0.1、0.2、0.3、0.38、0.5 mm • 常規曲率 : R0.8、1.0、2.0 mm
- 自動計數器規格 : 內建強大數位計數，範疇達 0~999,999 次，支援可歸付與任意設定。
- 到達自動停機 : 計數達到預設值時系統自動停機，並 完全保留試驗次數 紀錄。
- 斷線智慧防護 : 具備尖端迴路偵測，斷線自動停止計數 並同步保留當前試驗次數，防範無效空轉。
張力砝碼配置與通訊電源
- 重力張力砝碼 : 標配專業級精密重力砝碼組合，確保試件垂直張力恆定： • 100g 砝碼 : 標配共計 3 顆 (100g*3) • 500g 砝碼 : 標配共計 1 顆 (500g*1)
- 斷線偵測組件 : 隨機附贈 一組外接式鱷魚夾，專門用於精確偵測軟板斷線狀態。
- 電氣電源需求 : 符合高規格工業供電規範，AC 單相 1∮ 220V 50/60HZ。
軟板彎折測試設備常見採購問答
Q1 為什麼 FBM100 軟板彎折測試機要強調「左右各 0～135 度數位式設定任意可調」？這對 FPC 製造業有何實質研發效益？
在現代智慧型手機摺疊螢幕、穿戴式裝置及車用大角度彎曲軟板（FPC）的製程研發中，軟板必須承受反覆、高角度的曲折應力。傳統機械式彎折機通常只能固定在 90 度或特定死角，調整極其費時且精度低。FBM100 採用先進的「左右各 0～135 度數位式設定」，實驗室工程師只需在控制面板上輕點設定，即可任意調節測試角度。不論是要模擬翻蓋手機的 135 度超大角度極限測試，還是車用電子線路的細微動態擺動，都能在一台設備上輕鬆實現。配合 0～120 C.P.M. 的連續速度調節，大幅提升了科技廠與精密材料實驗室的試驗效率與應力分析彈性。
Q2 記錄中的「斷線自動停止計數並保留試驗次數」功能是如何運作的？對於品管 ISO 紀錄有何關鍵保障？
當高科技軟板進行幾十萬次的疲勞壽命測試時，軟板內部的銅箔導線在某一瞬間會因金屬疲勞而發生斷裂。如果試驗機沒有智慧偵測功能，機台依然會盲目空轉直到預設的 999,999 次，這會導致品管人員完全無法得知軟板究竟是在「第幾次彎折時壞掉的」，使試驗數據徹底失去參考價值。FBM100 標配「外接式鱷魚夾（偵測斷線使用）」，透過低電壓微電流迴路即時監控軟板導通狀態。一旦工件發生微小的斷線破壞，系統會在毫秒內觸發「斷線自動停止計數」並強制停機，牢牢鎖定並「保留當前試驗次數」。這為各大電子廠與科技大廠提供了最嚴謹、100% 可追溯的品管 ISO 試驗數據。
Q3 測試機隨機配備 100g*3 與 500g*1 的張力砝碼，以及高達 9 款折彎 r 角半徑，該如何正確搭配使用？
軟板的耐折壽命與其承受的張力負載、以及折彎處的曲率半徑（r角）有著密不可分的物理關係。在測試時，必須透過重力砝碼為軟板底端施加恆定的拉伸張力，FBM100 靈活配置了 100g 與 500g 砝碼，允許工程師根據軟板的厚度與薄膜剛性進行精密配重。而高達 9 款的「折彎 r 角半徑（從極細的 R0.1mm 到寬鬆的 R2.0mm）」，則是為了模擬軟板在不同狹窄外殼空間中的裝配彎曲曲率。力訓科技的材料測試團隊會依據各大科技廠的特定打樣規格，提供最專業的夾具調配方案，協助您精確掌握微米級別的材料力學性能。
