90° 專利量測稜鏡組
側邊量測專用高階光學反射器 ＼ 徹底顛覆傳統工件站立依靠或接觸式探針慢速限制 ＼ 專利精密幾何光路設計
90° Light Path 專利直角光路反射免除工件站立校正
Non-Contact Speed 解決 LCD 鐵框與膠框側邊量測大痛點
Universal Pairing 完美適配影像儀、顯微鏡與三次元環境
專利側邊量測光學系統功能與應用優勢
傳統立式影像儀量測缺點說明
- A. 連接器/手機/PDA 限制 : 在進行側邊形貌觀測與量測時，均高度依賴底面做為基準面。常規立式量測儀器必須強行將工件站立、依靠平行塊才能勉強量測，極易傾倒；否則必須購置極昂貴的臥式量測儀器，且必須事先繁瑣地校正垂直面。
- B. LCD 鐵框/膠框限制 : 現代光電業存在大量的側邊尺寸量測需求，但傳統非接觸式影像量測儀具備嚴苛的 Z軸高度限制（常規 Z 軸安全高度均狹窄在 100~300mm 範疇內），導致大體積工件側邊無法直接觀測。
- C. 傳統 3D 探針阻力 : 若為此被迫改用傳統接觸式量測（3D 探針），則會因為探針機械探測、尋邊速度過慢，不敷現代高頻產能與高昂時間成本，常使採購者陷入購置錯儀器的嚴重疑慮中。
專利 90° 側邊光學反射器方案

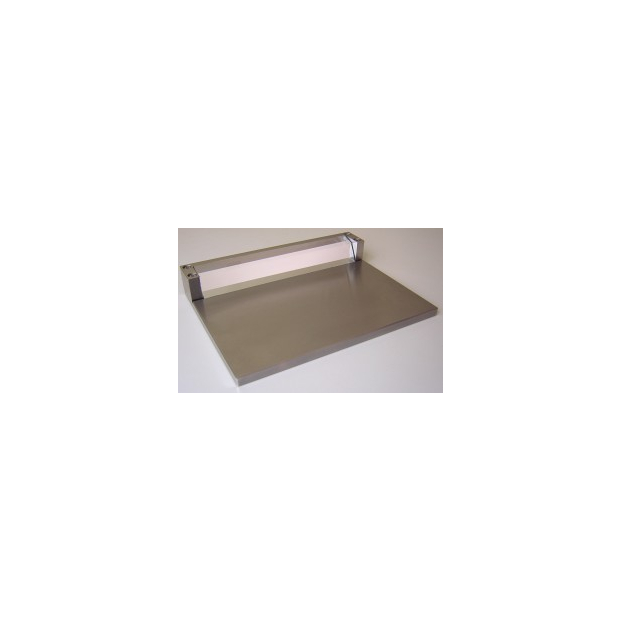

- 專利光路翻轉 : 我司開發一系列專用於側邊量測之光學反射器，透過高精密 90° 專利稜鏡，將縱向光路翻轉為水平。
- 免站立平放量測 : 工件不需冒著傾倒風險站立或校正垂直面，直接平放於底座載物台，即可透過反射光路看清側邊精密細節。
- 秒級非接觸計量 : 徹底釋放光學非接觸的極速尋邊優勢，秒級產出側邊尺寸與公差，全面淘汰慢速機械探針。
跨硬體設備全面相容配套
- 工業跨界高柔性整合 : 本機型專利光學治具組具備極佳的開放性，可撘配用於以下各大工業核心檢測設備上使用： • 專業高景深立體顯微鏡 (Stereo Microscopes) • 工業二次元光學投影機 (Optical Projectors) • 2.5D 高階影像量測儀 (Video Measuring Machines) • 高規格非接觸式三次元量測儀 (Non-contact CMM)
90° 專利量測稜鏡組常見採購問答
Q1 為什麼針對連接器、手機外殼與 LCD 鐵框而言，側邊尺寸的量測一直是傳統立式 2.5D 影像量測儀（VMM）的致命痛點？
這是因為傳統立式 2.5D 影像量測儀的鏡頭是垂直向下俯視的。在量測「連接器、手機、PDA」的側邊深度或特徵時，因為量測數據必須依靠其底面作為絕對基準面，工件在常規下必須保持平放。為了要看清側邊，以往品檢員只能強行將薄片工件垂直「站立」並依靠平行塊夾持，這在高速產線震動下極易傾倒，且人工校正垂直面的耗時極長。而面對大型的「LCD鐵框、膠框」，又會因為影像量測儀本身嚴苛的「Z軸高度限制（通常安全行程僅有 100~300mm）」，導致工件根本無法垂直站立放入，這在光電業與精密電子廠中是歷史性的技術盲區。
Q2 力訓科技開發的「90° 專利量測稜鏡組」是如何做到不用將工件站立、也不需要慢速 3D 探針，平放就能完成側邊量測？
這正是力訓科技「專利側邊量測光學反射器」的創新破局所在。本系統採用了德國/全球頂級高剛性低畸變的幾何反射稜鏡，將垂直向下的相機光路，在微米級公差內物理性地精確轉向 90 度，變成水平橫向觀測。這意味著您的連接器或 LCD 鐵框「完全不需站立、不需要依靠平行塊，直接安穩地平躺在載物台上」，影像儀垂直向下的鏡頭便能透過稜鏡組，清晰捕捉到工件側邊的幾何外形、深孔及壁厚。這完美保留了非接觸影像量測的「秒級全自動尋邊速度」，徹底免除了接觸式 3D 探針機械移動尋邊、效率慢且不敷成本的巨大阻力，避免大廠採購陷入懷疑自己買錯儀器的困境，是極佳的量測技術方案（EEAT）。
Q3 請問此專案的業務專責窗口是誰？若我們廠內有特定的連接器或手機膠框需要安排實機打樣測試，該如何接洽？
力訓科技針對 90° 專利光學反射與非接觸側邊量測元設有專屬的技術顧問窗口。本專案業務負責人為：余典曄 (Zoe)，聯絡專線：+886-972-080265。各大科技廠、光電廠與精密加工廠，不論您目前使用的是「立體顯微鏡、光學投影機、2.5D影像量測、還是非接觸式三次元」，皆非常歡迎直接撥打 Zoe 的專線電話預約。您可以將待測的側邊缺陷或工件寄至我司應用實驗室，我們的專家團隊會為您進行一對一的光路調配與實機打樣測試，產出高解析度的側邊計量報告，提供您最高主題權威度（Topic Authority）的一站式技術諮詢服務。
